TDY75型油冷式電筒滾筒型號說明

一、適用范圍及特點

1 可以代替目前廣泛使用著的電機─減速器型式的外驅動裝置，用來構成膠帶輸送機，既可輸送煤炭、礦石、砂子、水泥、面粉等散裝物料，也可以輸送麻包、設備等成件物品。

2 結構簡單緊湊，占用空間面積小。

3 密封良好，適用于粉塵濃度大、潮濕泥濘的工作場所。

4 使用維修方便，操作安全可靠，壽命長。

5 能源消耗少，且容易實現集中控制。

6 可滿足各種逆止、制動、包膠等需求。

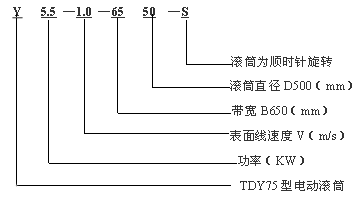

二、標記示例及其選用說明

、逆止型滾筒旋轉方向必須面對電機接線盒端觀察，順時針旋轉標注“S”，逆時針旋轉標注“N”，不需逆止時可不標注滾筒轉向代號。

2、滾筒必須在輸出扭矩范圍內使用，其輸出扭矩按下式計算：

式中：M——扭矩（Nm）D——滾筒直徑P——功率（kW）V——帶速（m/s）

TDY75型油冷式電動滾筒基本參數

直徑	功率(kW)	帶寬	膠帶速度(m/s)								質量 max
			0.8	1.0	1.25	1.6	2.0	2.5	3.15	4.0
320	1.5	500	●	●	●	●					182
		650	●	●	●	●					192
	2.2	500		●	●	●					184
		650		●	●	●					194
	3	500			●	●					217
		650			●	●					224
	4	500				●					224
		650				●					236
400	2.2	500	●	●	●	●					216
		600	●	●	●	●					227
	3	500	●	●	●	●					248
		650	●	●	●	●					262
	4	500		●	●	●					253
		650		●	●	●					267
500	1.5	500		●	●						269
		650		●	●						280
	2.2	500	●	●	●	●					271
		650	●	●	●	●					282
		800	●	●	●						312
	3	500	●	●	●	●					299
		650	●	●	●	●					313
		800	●	●	●	●					343
	4	500	●	●	●	●	●				305
		650	●	●	●	●	●				319
		800	●	●	●	●	●				349
	5.5	500		●	●	●		●			365
		650		●	●	●	●	●			401
		800		●	●	●	●	●			430
	7.5	650			●	●	●	●			414
		800			●	●	●	●	●		443
	11	650				●	●	●			476
		800				●	●	●	●		513
	15	800				●	●	●	●		537
630	3	1000			●						526
	4	1000		●	●	●					533
		1200			●						587
	5.5	800		●	●	●	●				572
		1000		●	●	●	●				603
		1200		●	●	●	●	●			673
	7.5	800		●	●	●	●				587
		1000		●	●	●	●	●			618
		1200		●	●	●	●	●			687
	11	650			●	●					608
		800			●	●	●				674
		1000		●	●	●	●	●	●		706
		1200		●	●	●	●	●			776
	15	800				●	●				692
		1000				●	●	●			724
		1200				●	●	●	●	●	794
備注	帶“●”為常用標準規格。

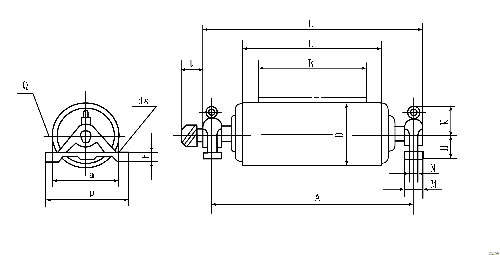

TDY75型油冷式電動滾筒外形及安裝尺寸

D	B	A	L	L1	t	H	K	M	N	P	a	h	ds
320	500	850	600	940	95	120	105	90	/	340	280	35	27
	650	1000	750	1090		120		90		340	280	35
400	500	850	600	940	95	120	125	90	/	340	280	35
	650	1000	750	1090		120		90		340	280	35
500	500	850	600	960	115	100	145	70	/	340	280	35
			620
	650	1000	750	1120		120		90		340	280	35
	800	1300	950	1420		120		90		340	280	35
630	650	1000	750	1120	115	120	175	90	/	340	280	35
	800	1300	950	1430		140		130	80	400	330	35
	1000	1500	1150	1630		140		130	80	400	330	35
	1200	1750	1400	1880		160		160	90	440	360	50	34
