產品介紹

YZ型油冷擺線針輪電動滾筒

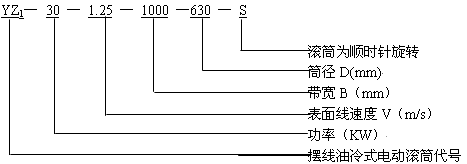

YZ型油冷、油浸式擺線針輪電動滾筒的適用范圍及特點 1、YZ型系列油冷（油浸）式擺線電動滾筒是為帶式輸送機配套理想的驅動裝置，它廣泛應用于礦山、冶金、化工、水泥、碼頭、電廠、糧食、輕工、食品等行業的傳送機械設備上。 2、本產品采用了電機直聯的針齒殼輸出的一級硬齒面擺線針輪減速機構，不僅結構簡單、體積小、傳動比大，而且由于擺線輪、針齒等采用軸承鋼制造，經熱處理硬度達HRC58～62，加之在傳動中為滾動摩擦和多齒嚙合，使之減速機構與漸開線齒輪傳動相比，具有承載能力大、過載能力強，傳動平穩、噪音低、壽命長等優點。 3、采用油浸式電機，可改變其冷卻條件，降低了定子繞組溫升，延長了電機的使用壽命，解決了因滲油而燒壞電機的弊端。 型油冷、油浸式擺線針輪電動滾筒的型號標記 標記示例及選用說明： 1、逆止型滾筒旋轉方向必須面對電機接線盒端觀察，順時針旋轉標注“S”，逆時針旋轉標注“N”，不需逆止時，則不標注滾筒旋轉方向代號。 2、滾筒必須在輸出扭矩范圍內使用，其輸出扭矩按下式計算：   M=500× 式中：M——扭矩（Nm）D——滾筒直徑P——功率（KW）V——帶速（m/S） YZ型油冷、油浸式擺線針輪電動滾筒的基本參數(直徑315-630mm) 直徑 功率 帶寬 表面線速度（m/s） 質量 max 315 （320） 0.25 0.32 0.4 0.55 0.63 0.8 1.0 1.25 1.6 2 2.5 1.5 500 · · · · · · · · 184 650 · · · · · · · · 195 2.2 500 · · · · · · · · · 186 650 · · · · · · · · · 196 3 500 · · · · · · 215 650 · · · · · · 222 800 · · · · · · 230 4 500 · · · · · · 222 650 · · · · · · 230 800 · · · · · · 240 400 1.5 500 · · · · · · · · · 211 650 · · · · · · · · · 220 800 · · · · · · · · · 230 2.2 500 · · · · · · · · · 215 650 · · · · · · · · · 225 800 · · · · · · · · · 238 3 500 · · · · · · · · · 246 650 · · · · · · · · · 258 800 · · · · · · · · · 270 4 500 · · · · · · · · · 250 650 · · · · · · · · · 263 800 · · · · · · · · · 275 5.5 500 · · · · 285 650 · · · · 300 800 · · · · 315 , , , , 直徑 功率 帶寬 表面線速度（m/s） 質量 500 0.40 0.55 0.63 0.8 1.0 1.25 1.6 2.0 2.5 3.15 1.5 500 · · · · · 270 650 · · · · · 284 800 · · · · · 298 2.2 500 · · · · · · 275 650 · · · · · · 289 800 · · · · · · 303 3 500 · · · · · · · · · 320 650 · · · · · · · · · 335 800 · · · · · · · · · 350 4 500 · · · · · · · · · 326 650 · · · · · · · · · 341 800 · · · · · · · · · 356 5.5 500 · · · · · · · · · 390 650 · · · · · · · · · 405 800 · · · · · · · · · 420 7.5 500 · · · · · · · · · 410 650 · · · · · · · · · 425 800 · · · · · · · · · 440 11 650 · · · · · · · · · 500 800 · · · · · · · · · 520 15 650 · · · · · · · · · 528 800 · · · · · · · · · 548 630 5.5 650 · · · · · · · · 550 800 · · · · · · · · 575 1000 ·<, /div> · · · · · · · 605 1200 · · · · · · · · 635 7.5 650 · · · · · · · · · 575 800 · · · · · · · · · 600 1000 · · · · · · · · · 636 1200 · · · · · · · · · 675 11 650 · · · · · · · · 650 800 · · · · · · · · 678 1000 · · · · · · · · 720 1200 · · · · · · · · 765 15 800 · · · · · · · · 700 1000 · · · · · · · · 740 1200 · · · · · · · · 785 18.5 800 · · · · · · · · 745 1000 · · · · · · · · 790 1200 · · · · · · · · 835 1400 · · · · · · · · 885 22 800 · · · · · · · · 830 1000 · · · · · · · · 880 1200 · · · · · · · · 930 1400 · · · · · · · · 980 30 800 · · · · · · 970 1000 · <, /TD> · · · · · 1020 1200 , · · · · · · 1075 1400 · · · · · · 1130 YZ型油冷、油浸式擺線針輪電動滾筒的基本參數(直徑800-1000mm) 直徑 功率 帶寬 表面線速度（m/s） 質量 max 800 0.55 0.63 0.8 1.0 1.25 1.6 2.0 2.5 3.15 5.5 1000 · · · · · 765 1200 · · · · · 800 1400 · · · · · 840 7.5 1000 · · · · · · · · 785 1200 · · · · · · · · 825 1400 · · · · · · · · 865 11 1000 · · · · · · · 865 1200 · · · · · · · 905 1400 · · · · · · · 960 15 1000 · · · · · · · 942 1200 · · · · · · · 992 1400 · · · · · · · 1042 直徑 功率 帶寬 表面線速度（m/s） 質量 max 800 0.63 0.8 1.0 1.25 1.6 2.0 2.5 3.15 4.0 18.5 1000 · · · · · · · 992 1200 · · · · · · · 1045 1400 · · · · · · · 1098 22 1000 · · · · · · · 1085 1200 · · · · · · · 1140 1400 · · · · · · · 1195 30 1000 · · · · · 1235 1200 · · · · · 1290 1400 · · · · · 1340 37 1000 · · · · · 1335 1200 · · · · · 1390 1400 · · · · · 1445 45 1000 · · · · · · 1810 1200 · · · · · · 1900 1400 · · · · · · 1960 55 1000 · · · · · 1950 1200 · · · · · 2010 1400 · · · · · 2070 1000 15 1000 · · · · · 1145 1200 · · · · · 1205 1400 · · · · · 1265 18.5 1000 · · · · · 1200 1200 · · · · · 1260 1400 · · · · · 1320 22 1000 · · · · · 1295 1200 · · · · · 1370 1400 · · · · · 1435 30 1000 · · · · · 1455 1200 · · · · · 1520 1400 · · · · · 1590 87 1000 · · · · · · 1560 1200 · · · · · · 1630 1400 · · · · · · 1700 45 1200 · · · · · · 2250 1400 · · · · · · 2325 55 1200 · · · · · 2360 1400 · · · · · 2410 YZ型油冷、油浸式擺線針輪電動滾筒的外形安裝尺寸   D B A L L1 L2 H M N P Q ds h L3 315 (320) 500 850 600 ≤732 940 120 90 - 340 280 27 35 95 650 1000 750 ≤882 1090 800 1300 950 ≤1032 1390 400 500 850 600 ≤744 940 120 90 _ 340 280 27 35 95 650 1000 750 ≤894 1090 800 1300 950 ≤1044 1390 500 500 850 600/620 ≤748 960 100 07 _ 340 280 27 35 115 650 1000 750 ≤900 1120 120 90 800 1300 950 ≤1100 1420 120 90 630 650 1000 750 ≤868 1120 120 90 _ 340 280 27 35 ≤140 800 1300 950 ≤1068 1430 140 130 80 400 330 27 35 1000 1500 1150 ≤1268 1630 140 130 80 400 330 27 35 1200 1750 1400 ≤1514 1900 160 160 90 440 360 34 50 1400 2000 1600 ≤1720 2150 160 160 90 440 360 34 50 800 1000 1500 1150 ≤1268 1630 140 145 80 400 330 27 35 ≤140 1200 1750 1400 ≤1514 1900 160 160 90 440 360 34 50 1400 2000 1600 ≤1720 2150 160 160 90 440 360 34 50 1000 1000 1500 1150 ≤1268 1630 140 145 80 400 330 27 35 ≤140 1200 1750 1400 ≤1514 1900 160 160 90 440 360 34 50 1400 2000 1600 ≤1720 2150 160 160 90 440 360 34 50
