產(chǎn)品介紹

SHD型減速器

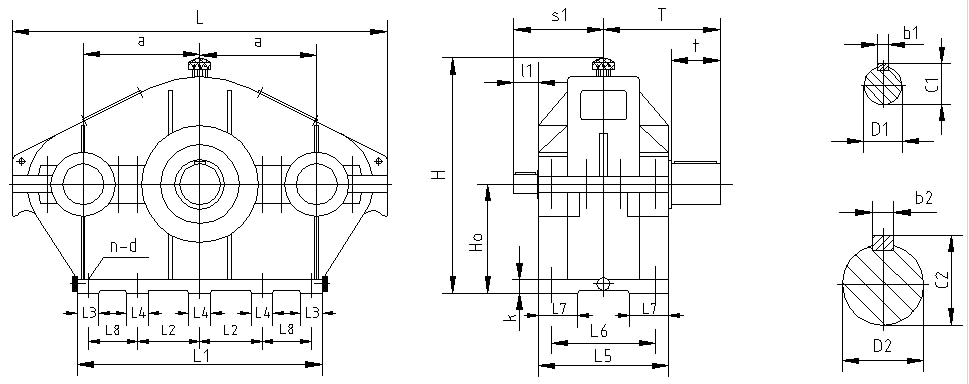

SHD型減速器外形尺寸，見圖9、表11：   圖9 SHD型減速器外形尺寸 表11   SHD型減速器外形尺寸 規(guī)格 中心尺寸 輪 廓 尺 寸 地  腳  螺  栓 輸 入 尺 寸 低 速 軸 伸 參考電機 (機座號) 質(zhì)量（不含電機）kg a   Ho H   L   L1  L5 d  n  k  L2  L3 L6 L7 D1  b1   c1   M  S n1 d1 D2  t  T  c2  b2 105 105  100 201 360 230 135 M12  4  18 160 60 105 40 14H7  4  16.3 145 95  4 12 19H7  6  21.8 165 101 4 12 32k6 58  125  35 10 63 80 35 125 125  115 258 410 270 140 M12  4  20 200 60 110 40 19H7  6  21.8 165 103.5 4 12 24H7  8  27.3 165 113.5 4 12 38k6 58  130  41 10 80 90 58 145 145  130 291 475 310 175 M16  4  25 220 60 130 50 24H7  8  27.3 165 121 4 12 28H7  8  31.3 215 131 4 15 28H7  8  31.3 215 131 4 15 48k6 82 160 51.5 14 90 100 112 69 175 175  165 367 585 370 200 M16  4  25 290 80 150 50 28H7  8  31.3 215 146 4 15 28H7  8  31.3 215 146 4 15 38H7  10 41.3 265 166 4 15 60m6 105 203 64 18 100 112 132 115 215 215  200 433 690 450 240 M20  4  30 380 100 185 65 28H7  8  31.3 215 146 4 15 38H7  10 41.3 265 181 4 15 42H7  12 45.3 300 211 4 19 75m6 105 215 79.5 20 112 132 160 210 255 255  230 493 810 530 260 M20  6  35 220 100 210 70 38H7  10 41.3 265 190 4 15 42H7  12 45.3 300 220 4 19 48H7  14 51.8 300 220 4 19 90m6 130 245 95 25 132 160 180 290 300 300  280 585 960 620 300 M24  6  40 255 120 235 80 42H7  12 45.3 300 220 4 15 48H7  14 51.8 300 220 4 19 55H7  16  59  350 233 4 19 110m6 165 315 116 28 160 180 200 500
